Robot con track lineal
Especificaciones Robot con track lineal
| Características Robot-Manipulador R2830 | |
| Capacidad total de carga máx | 250 kgs. |
| Potencia motor fresado | 11 KW |
| Central de vacío | 90 m3/h |
| Potencia instalada | 25 KW |
Documentación Robot con track lineal
Descripción técnica Robot con track lineal

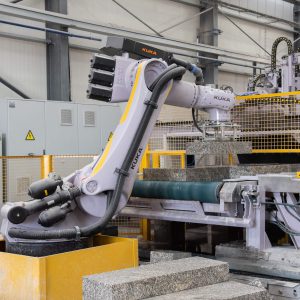

Suministro de celda robotizada para la elaboración de acabados sobre bordillos de granito y/o paletizado con ventosa de vacío.
Los acabados que se pueden realizar son:
- Biseles de tamaño variable.
- Boleados del tamaño de la fresa.
- Corte inclinado disco Ømax. 600mm.
- Flameado caras laterales.
Una vez realizados los distintos acabados sobre el bordillo este será paletizado en el puesto programado para ello.
Alcance del suministro:
- 1 Ud. Robot mod. ROBOT KUKA KR 360 R2830.
- 1 Ud. Cabezal robot:
- Motor de 11Kw, con buje y platos para herramientas diamantadas.
- Sistema medición laser para calibración de bordillo.
- Ventosa de 500×150 para pode agrupar piezas.
- Intercambiador de herramientas especiales, lanza flameado.
- 1 Uds. Grupo de vacío, con bomba, depósito, ventosa, válvulas, etc.
- 1 Uds. Herramienta lanza de flameado con aparcadero, sensor de llama, chispa eléctrica etc.
- 1 Uds. Cuadro eléctrico, y panel de mandos con pantalla táctil.
- 1 Uds. Mesa volteadora para la elaboración de bordillos.
- 1 Uds. Vallado de seguridad para limitación de acceso a parte móvil de la máquina.
Sobre el Robot con track lineal
- El Robot está especialmente diseñado para realizar labores automatizadas en la realización de labores de acabado de bordillos, fresado de aristas ó redondeado, flameado de caras y su posterior paletización, en base a los mismos principios de funcionamiento aplicados en el mecanizado y paletizado estándar Nodosafer, y ofrece múltiples ventajas: optimización de los procesos de trabajo, reducción de los tiempos de ciclo y utilización eficiente de los tiempos muertos, etc.
- El Robot se alimenta a partir de una plataforma auxiliar, encima de la cual está el despiece, el sistema de topeado ortogonal proporciona al robot una esquina de referencia XY al robot.

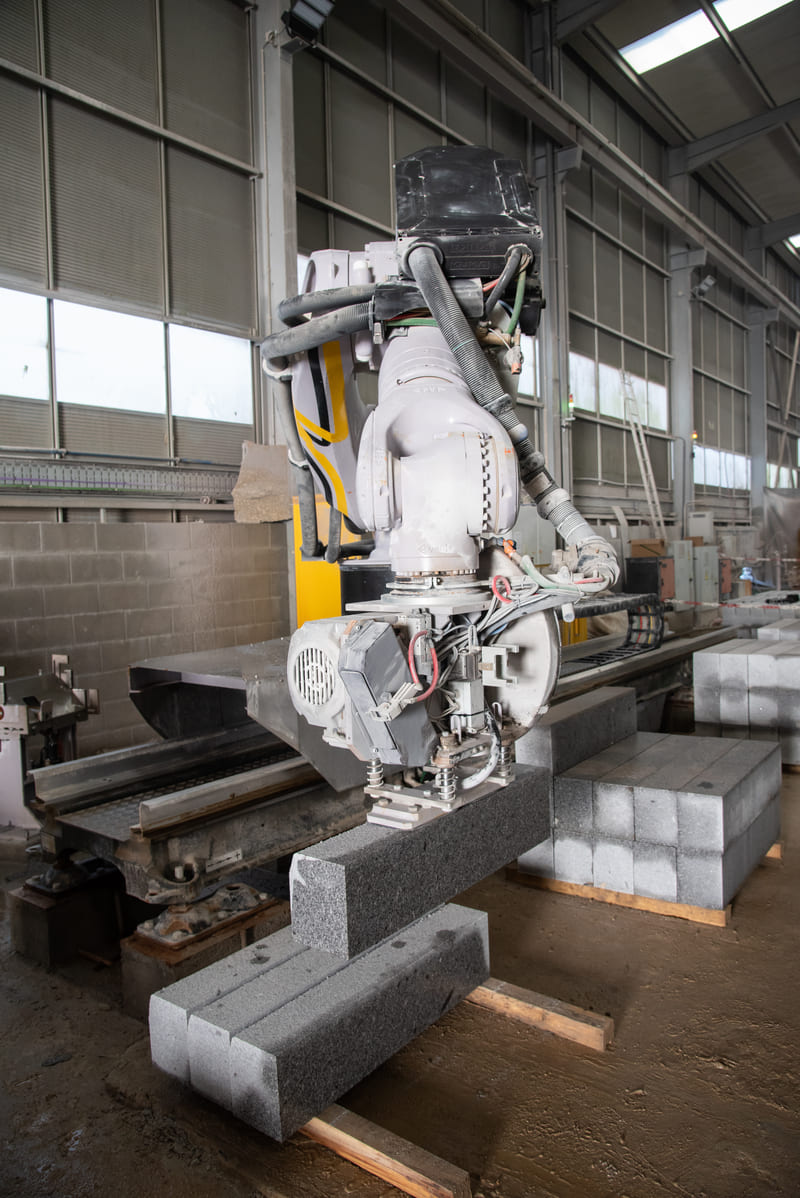

- Sobre la muñeca del Robot se implementa un cabezal compacto y de especial diseño, sobre el que se soporta el grupo motor de fresado, las pinzas para agarrar la herramienta de flameado, así como una ventosa para la manipulación de las piezas.
- La Ventosa de recepción, también de particular diseño, está compuesta de una placa rectangular, capaz para soportar cargas horizontales de hasta 250 kgs.
- La mesa volteadora para la elaboración de los bordillos se sitúa en el área de trabajo del robot y permite reducir en gran medida los tiempos durante el proceso de elaboración.
- La zona de trabajo está protegida, limitando el acceso a las áreas de riesgo mediante vallas de protección y fotocélulas, para evitar cualquier riesgo de accidente.
- La programación y la secuencia de trabajo es variable y parametrizable, se realiza seleccionando desde el panel de mandos.
